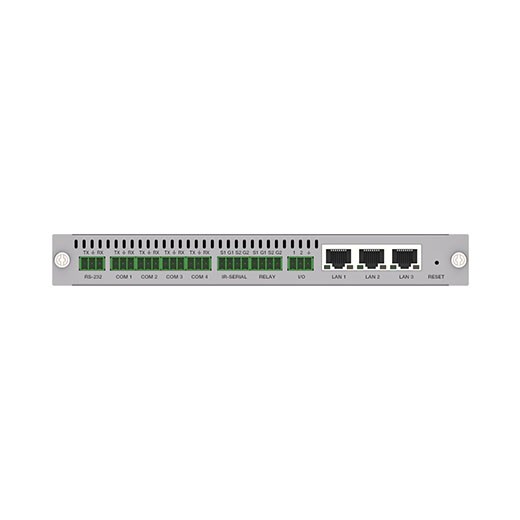

RS-232

RS-232串口信号传输口。连接到PC或第三方控制处理器，传输RS-232 指令，控制矩阵。

2

COM1-4

4个可编程的双向单模串行端口 (3PIN凤凰座子），支持RS-232模式通信。可通过编程配置串口的波特率，配置2400-115200bps等8种波特率。

RS-232模式中，PIN1为TXD，PIN2为GND，PIN3为RXD。

3

IR-SERIAL

2组多模红外-串行输出端口（2PIN凤凰座子），每一组都可作为红外端口输出或单向串行输出（RS-232电平，电平幅度为0-5V，非标准的RS-232电平，使用时需确认受控设备是否支持该电平标准），其中左侧的PIN脚为信号数据线，右侧的PIN脚为GND。

2组端口可通过系统程序设定工作模式：

工作模式为红外输出时，红外输出的载波范围为20K-60KHz。

工作模式为单向输出串口时，左侧PIN为TXD，右侧PIN为GND，可在程序中配置串口的通讯参数。

4

RELAY

2组低压隔离继电器输出端口（2PIN凤凰座子），常开触点，左侧PIN为信号输入，右侧PIN为信号输出，每组最大承载能力为2A 30VDC / 1A 125VAC，端口不支持从内部输出电压。

5

I/O

2路GPIO干触点输入接口，接口耐压范围为0-24V，可用于数字电平

信号的采集，低电平有效。

6

LAN1-3

标准配置的10M/100M以太网RJ45接口，提供设备访问。连接到PC 或第三方控制处理器，控制矩阵或者矩阵中控操作。

中控出厂默认为DHCP模式，主机上电后，插入网线，如果3分钟内没有路由器分配IP给设备，设备将预设IP为192.168.0.101，此时主机仍然处于DHCP模式，接入路由器后，将重新获取路由器分配的IP作为设备的IP，预设IP将失效。

注意：若中控主机处于DHCP状态，上电后，路由器给设备分配IP地址之后再拔掉网线，中控将不会再预设IP地址，此时中控将为无IP状态 (0.0.0.0)，如需重新预设IP，请将中控断电后再上电。

如果中控上电时为静态IP模式，则不会执行以上设置。如用户现场调试时无路由器，可电脑直连中控网口，然后将电脑IP修改为192.168.0.X 网段后，将设备上电，等待3分钟后，即可使用预设IP与设备进行通信。

7

RESET按键

#1 短按RESET键小于1秒，无作用。

#2 长按RESET键大于1秒，小于5秒，中控设备重启，重启后不会加载用户的工程。

#3 长按RESET键5秒以上，中控会重置用户配置信息，IP将恢复为DHCP状态，管理网页的登录密码将初始化为admin，时间初始化为自动获取模式，工厂初始化不会删除用户工程。
