主要参数：

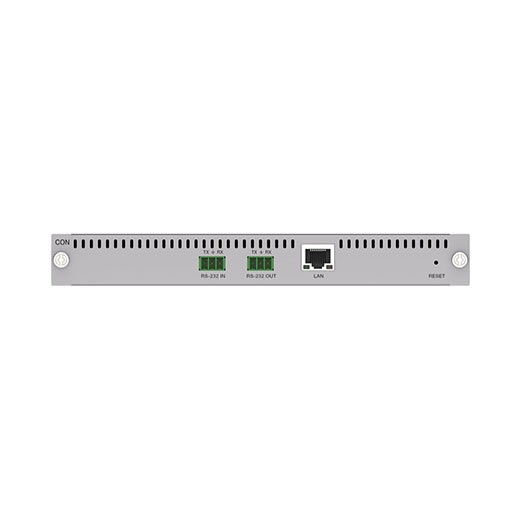

标号 | 名称 | 功能描述 |
1 | RS-232 IN | RS-232串口信号输入口。连接到PC或第三方控制处理器，传输RS-232 指令，控制矩阵。 |
2 | RS-232 OUT | RS-232串口信号输出口。 （1）连接外部设备，并通过RS-232串口指令控制此外部设备。 （2）连接其他矩阵，进行级联。 |
3 | LAN | 标准配置的10M/100M以太网RJ45接口，提供设备访问。连接到PC 或第三方控制处理器，控制矩阵或者矩阵中控操作。 |
4 | RESET按键 | 设备启动后，长按RESET复位键10秒以上，松开按键后，系统将复位 MCU配置，MCU恢复出厂设置。 |
